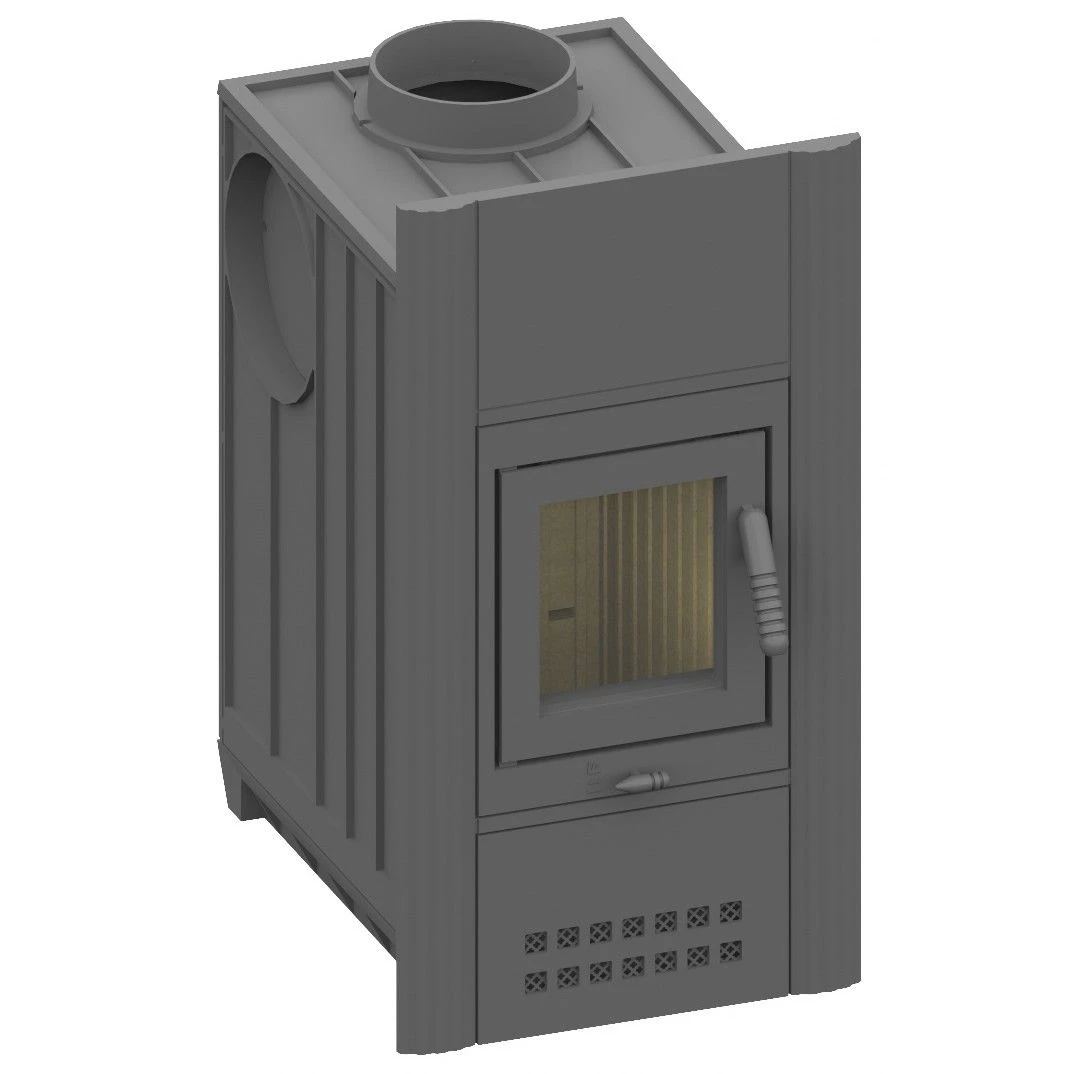

Olsberg Heizeinsatz Concept 9 KW Kachelofen-Einsatz

Olsberg Heizeinsatz Kachelofeneinsatz Concept 9 kW mit Sichtscheibe.

• für Holzbrand
• für Mehrfachbelegung am Schornstein geeignet
• mit schwarzlackierter Frontplatte
• Abgasstutzen 180 mm DN
• 4 Anschlussmöglichkeiten
• Durchbrandtechnologie

Frontplatte wahlweise in 420 x 790 mm oder 480 x 830 mm

Korpus: 370 X 680 mm Korpustiefe: 495 mm

Technische Daten zum Olsberg Heizeinsatz Kachelofeneinsatz Concept 9:

• Nennwärmleistung 8 kW
• Wärmeleistungsbereich (nach Holzauflagenmenge) 3,4 – 9,5 kW
• Wirkungsgrad > 82,4 %
• Dämmung (Rückwand / Seitenwand / Boden) 60/60/60 mm
• Gewicht (inkl. Schamotte) 190 kg
• Wärmeabgabe über die Sichtscheibe 10 %
• Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel         bei NWL		Abgasmassenstrom		8,9 g/s
		Abgastemperatur am Stutzen		270 °C
		erf. Förderdruck am Stutzen		12 Pa



Wertetripel zur Berechnung der keramischen Züge		Holzauflagemenge		4,2 kg/h
		*Feuerungsleistung		13,6 kW
		* Abgasmassenstrom		18,2 g/s
		* Abgastemperatur vor der Nachschaltfläche		529 °C
		* Erforderlicher Förderdruck am Abgasstutzen		15 Pa
		* Verbrennungsluftbedarf		42,8 m³/h

Der Olsberg Heizeinsatz Concept 9 wird Inkl. Schamotte-Satz geliefert.

Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
