Schmid Gas-Kamineinsatz Ekko G U 45(67)

Die kompakte Bauweise des Schmid Gas-Kamineinsatz Ekko G U 45(67), Holzimitate ermöglicht ein Höchstmaß an Gestaltungsmöglichkeiten und Individualisierungen, sodass sich Ihr neuer Schmid Gaskamin perfekt in Ihre persönliche Wohnsituation integriert – vom modernen Loft bis zum klassischen Landhausstil.

3-seitiger-Kamineinsatz als raumluftunabhängiger Raumheizer für gasförmige Brennstoffe zusammen mit dem entsprechenden Luft-Abgas- System (LAS).
Die Schmid Gas-Kamineinsätze sind Gasgeräte der Kategorie C. Sie entsprechen von der Geräteeinteilung nach DVGW-TRGI der Ausführung C11, C31 oder C91, dies sind raumluftunabhängige Gasgeräte mit zugehöriger Abgasanlage und ohne Gebläse, welche die Verbrennungsluft über ein geschlossenes System aus dem Freien zuführen.

Details zum Schmid Gas-Kamineinsatz Ekko G U 45(67)

• Gas-Kamineinsatz 3-seitig offen
• Vielseitiges Brennersystem mit effizienter und energiesparender Verbrennungstechnik
• Innenauskleidung: Stahlblech anthrazit (matt) oder Glaskeramik schwarz (glänzend)
• Realistische Keramikscheite in Holzoptik
• Dynamisches und realistisches Flammenbild, das nie langweilig wird
• Optional: LED-Ambiente Beleuchtung
• An eine bestehende Gasversorgung anschließbar und auch in bestehende Kamine integrierbar

Energiesparende Verbrennungstechnik

Mit der effizienten und energiesparenden Verbrennungstechnik von Schmid erzeugen die Geräte die maximale Wirkung und gehören durch die zahlreichen Sicherheitselemente zu den besten ihrer Klasse.

Keramische Holzscheite

Neueste Entwicklungen ermöglichen keramische Holzscheite, die von echtem Holz kaum mehr zu unterscheiden
sind.

Display-Fernbedienung

Zahlreiche Bedienmöglichkeiten durch die intuitive Display-Fernbedienung bieten maximalen Komfort mit der Steuerung des dynamischen Flammenbildes und der Temperatur direkt vom Sofa aus.

Die Funk-Fernbedienung kommuniziert in zwei Richtungen, sie steuert den Gaskamin und gibt bei Bedarf Informationen zurück.

Das Display informiert über:
Betrieb, Steuermodus, Störungen, Raumtemperatur, Batteriestatus, Steuerstatus beim Ein- und Ausschalten, Wochentag, Verbindungsstatus, Flammhöhe, Energiesparmodus.

Das Flammenbild ist in 8 Stufen manuell einstellbar, 9. Stufe mit automatischer Regulierung für ein dynamisches Flammenbild, Raumtemperaturregelung
für optimales Raumklima.

Innenauskleidung

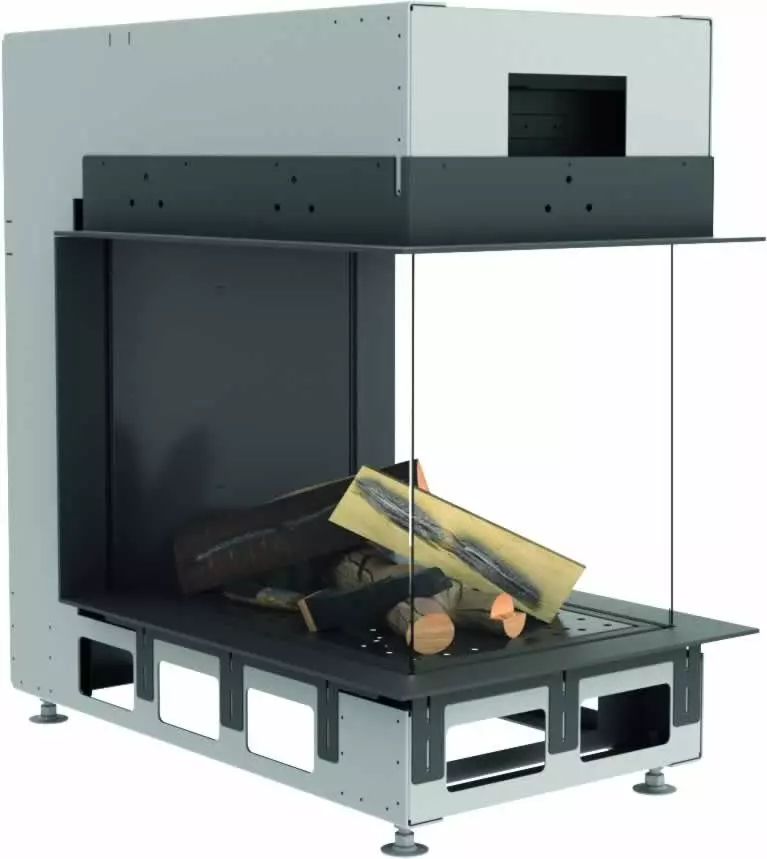

Stahlblech anthrazit (matt)

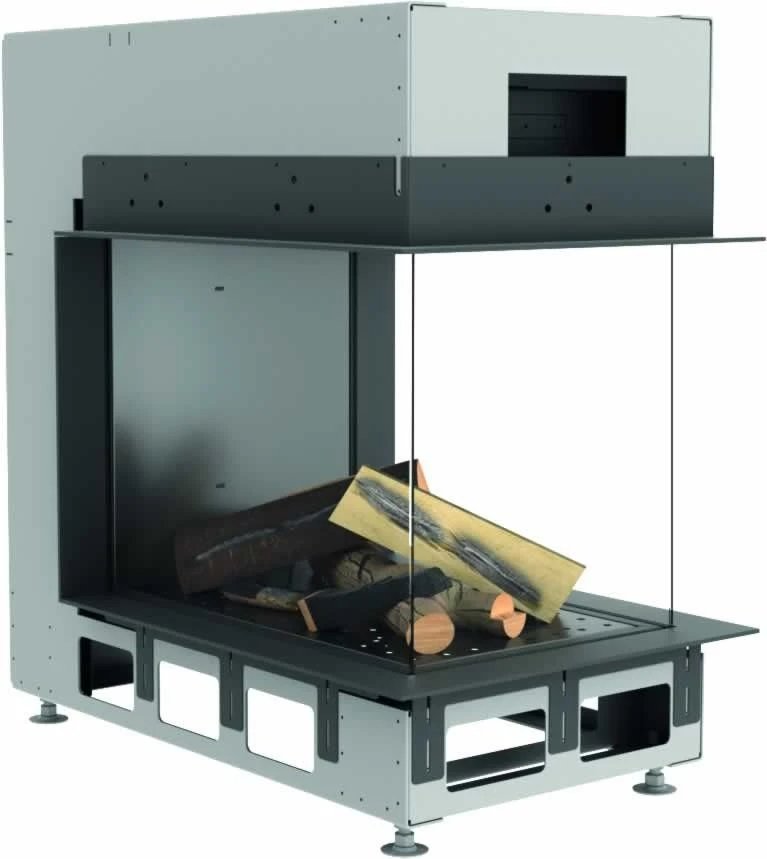

Glaskeramik schwarz (glänzend)

LED-Ambiente Beleuchtung

Für noch mehr Dimension und ein noch realistischeres Flammenbild lässt sich die LED-Ambiente Beleuchtung
zur Darstellung eines täuschend echten Glutbettes optional (gegen Aufpreis) einrichten.

Zulässige Gasarten des Schmid Gas-Kamineinsatz Ekko G U 45(67):

• Erdgas H (G20) und Erdgas L (G25)
• Flüssiggas Propan (G31)

Allgemeine Hinweise

• Gaskamineinsätze mit zeitgesteuerter und raumtemperaturabhängiger oder manueller Regelung über Fernbedienung.
•  Feuerraumrück- und -seitenwände je nach Gerät aus Stahlblech oder Glaskeramik wählbar.
•  Der Gaskamineinsätz darf nur geschlossen betrieben werden.
•  Sicherheitssystem schützt den Gaskamin und die Glaskeramik im Falle einer Verpuffung.
• Die Glaskeramikscheibe(n) können zur Reinigung und Wartung geöffnet werden.
• Feuerbeständige Holzimitate oder Marmorkies aus Keramikfaser als Feuerraumoptik.
• Brenner-Deko-Chips
• Anschlussstutzen perfekt passend für LAS-System für eine bessere luftdichte Installation.
• Brandschutzmaßnahmen nach T400.
• Steuer- und Regeleinheit im Sockelbereich komplett vormontiert.
• Funk-Fernbedienung mit folgenden Funktionen: Ein/Aus; Flammenbildeinstellungen, programmierbare Zeitprogramme; Raumtemperaturregelung. Die Fernbedienung kommuniziert bidirektional und gibt bei Bedarf Informationen zurück.
• Montage- und Bedienungsanleitung gehören zum Lieferumfang.

Es muss das Luft-Abgassystem (LAS) Schmid LAS verwendet werden!

WICHTIG! Schmid Gaskamineinsätze müssen/dürfen nur mit dem Luft-Abgas-System (LAS) Schmid LAS installiert werden. Wird ein anderes Abgassystem
(Abgasleitung) installiert, erlischt die Zulassungder gesamten Feuerungsanlage!
Ein Wechsel des Systems innerhalb der Abgasanlage ist nicht zulässig!
WICHTIG! Beachten Sie die Hinweise in der Montageanleitung!

Technische Daten Ekko G U 45(67)

Schmid Gas-Kamineinsätze EKKO G U 45(67)		G20	G25	G30/31
Nennwärmeleistung	kW	8,1	8,1	8,1
Leistungsbereich	kW	1,9-7,0	1,9-7,0	1,9-7,0
Gasanschluss	Zoll	1/2	1/2	1/2
Zugelassenes Luft-Abgas-System		Schmid (s. ab Seite 176)
LAS-Durchmesser	mm	Ø 130/200	Ø 130/200	Ø 130/200
Geprüft nach		EN-613
CE-ID-Nummer (PIN)		in Vorbereitung
Gewicht, Gas-Kamin ca.	kg	215	215	215
WICHTIG! Freie Querschnitte müssen bauartbedingt mit 2 Konvektionsöffnungen (2 x 150 cm² = 300 cm²) versehen werden!
Abgastemperatur (min.-max.)	°C	285-310	285-310	285-310
Anschlussdruck	mBar	20	20	50
Brennerdruck max.	mBar	10	12	18
Verbrauch max.	m³/h	0,794	0,866	0,249
Verbrauch max.	g/h	–	–	850
CO2 max.	%	3,6	3,5	3,9
Effizienzklasse		1	1	1
Energieeffizienzklasse nach (EU) 2015/1186

Farbliche und technische Änderungen durch Weiterentwicklungen sowie Irrtümer vorbehalten.
