Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz

Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz

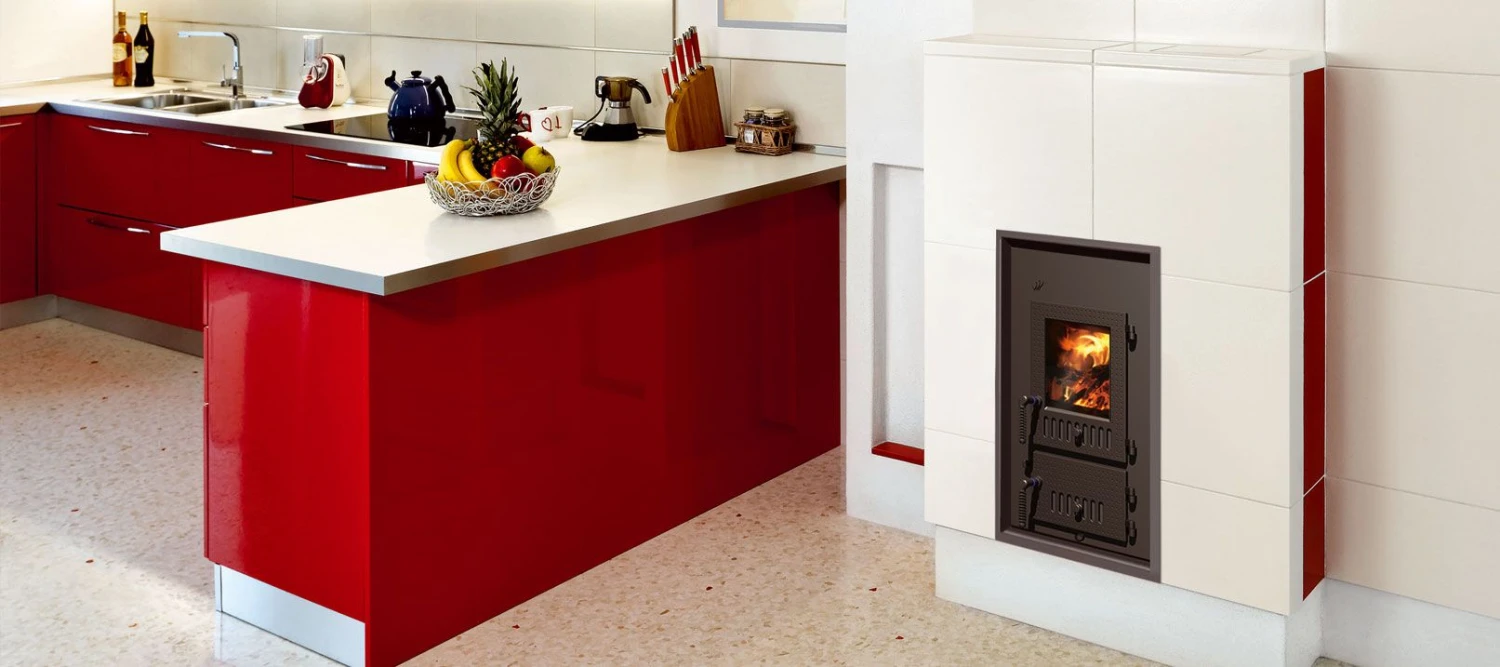

Der Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz für Befeuerung mit Holz und Braunkohlebriketts.

Ausstattung des Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz:

• NW-Leistung: Holz 11 kW
• BKB: 11 kW
• mit 2-facher Verglasung
• Lichtes Glasmaß: B 20,8 cm – H 25 cm
• Lichtes Feuerraumaß: B 26,5 – H 39 cm – T 49 cm
• Feuerraum mit Schamotte Auskleidung
• Abgasstutzen D = 18 cm
• Inklusive Seitensteine und Wellenstein-Katalysator Deckenstein

Maße in mm (B x H x T):

• Front: 480 x 825
• Korpus: 410 x 750 x 620

Technische Daten Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz

• Nennwärmleistung 11 kW
• Wärmeleistungsbereich (nach Holzauflagenmenge) 35,3 – 11,9 kW
• Wirkungsgrad > 80%
• Dämmung (Rückwand / Seitenwand / Boden) 80/80/60 mm
• ⌀ Zuluftleitung für Außenluftanschluss 125 mm
• Gewicht (inkl. Schamotte) 235 kg
• Wärmeabgabe über die Sichtscheibe 10 %
• Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel         bei NWL		Abgasmassenstrom		12,2 g/s
		Abgastemperatur am Stutzen		175 °C
		erf. Förderdruck am Stutzen		12 Pa



Wertetripel zur Berechnung der keramischen Züge		Holzauflagemenge		3,7 kg/h
		*Feuerungsleistung		15,6 kW
		* Abgasmassenstrom		14,3 g/s
		* Abgastemperatur vor der Nachschaltfläche		510 °C
		* Erforderlicher Förderdruck am Abgasstutzen		15 Pa
		* Verbrennungsluftbedarf		33,7 m³/h


* bez. auf Holzauflagenmenge
Am Beispiel SD 9 E, SD 11 E  siehe Datenblätter.

Der Schmid Heizeinsatz SD 11 E

Der Ofenkorpus des Schmid Heizeinsatz SD 11 E Kachelofen-Einsatz besteht aus hochtemperatur beständigem Ofenguss. Über Jahrzehnte hat sich dieses Material bewährt. Und darum sagen wir dazu „Das Muss an Guss“ für jeden Schmid Heizeinsatz.

Wellenstein-Katalysator – Auch dieses Produktmerkmal steht für die robuste Qualität von Schmid! Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung, auch der schwer entflammbaren Gase. Des halb wird dieser Stein auch gerne als „Katalysator“ bezeichnet.

Die Sekundärluft/Rückwand Heizeinsätze von Schmid sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, Darüber wird die Verbrennungsluft in die Flammenspitzen gefördert – zum besseren Ausbrand der Heizgase. Diese Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.

Die Mehrfachverglasung des Schmid Kachelofeneinsatz SD 11 E – Eine große Sichtscheibe ermöglicht Ihnen den Blick auf ein faszinierendes Flammenspiel. Moderne Ofentüren sind dabei mit einem speziell beschichteten Glas oder einer Mehrfachverglasung ausgestattet. Ihre Ofenscheibe bleibt damit lange sauber und die hohe Temperatur in der Brennkammer.

Rüttelrost – Die Mischbrand-Geräte der Schmid Feuerungstechnik sind mit einem großen Rüttelrost ausgestattet. Die Asche lässt sich damit einfach nach dem Abbrand des Brenngutes in den Aschekasten „rütteln“.



Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
