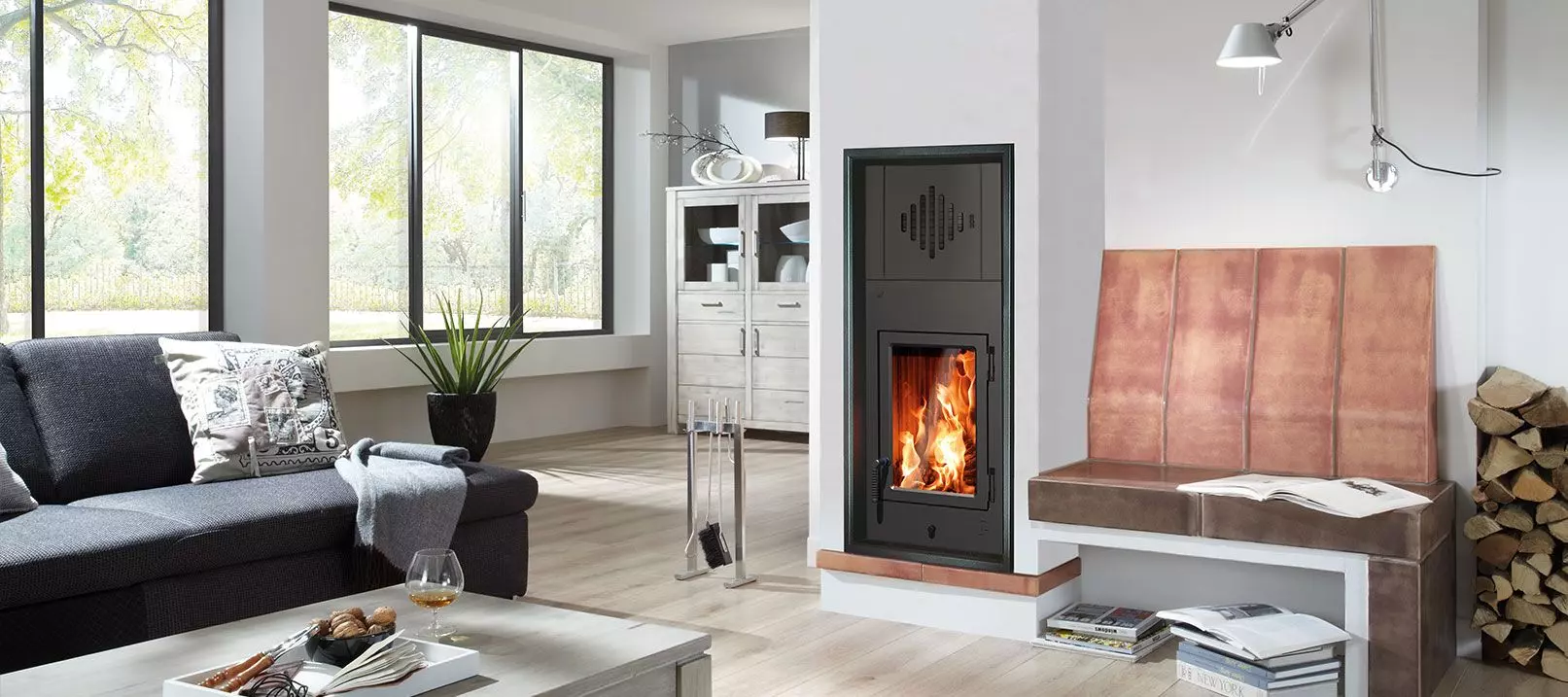

Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz

Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz

Ausstattung:

• mit Außenluftanschluß (Raumluftunterstützend) D = 12,5 cm
• große Sichtscheibe.
• NW-Leistung: Holz 9 kW
• mit 3-facher Verglasung
• Lichtes Glasmaß: B 29 cm – H 45 cm
• Lichtes Feuerraumaß: B 25 – H 47 cm – T 35 cm
• Feuerraum mit Schamotte Auskleidung
• Abgasstutzen D = 18 cm
• Inklusive Seitensteine und Wellenstein-Katalysator (Deckenstein)

Maße in mm (B x H x T):

• Front: 480 x 825 mm
• Korpus: 410 x 745 x 650 mm

Technische Daten des Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz

• Nennwärmleistung 11 kW
• Wärmeleistungsbereich (nach Holzauflagenmenge) 4,3 – 12,7 kW
• Wirkungsgrad > 80 %
• Dämmung (Rückwand / Seitenwand / Boden) 60/60/60 mm
• ⌀ Zuluftleitung für Außenluftanschluss 125 mm
• Gewicht (inkl. Schamotte) 275 kg
• Wärmeabgabe über die Sichtscheibe 10 %
• Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Der Schmid Heizeinsatz SH 11 T

Der Ofenkorpus des Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz besteht aus hochtemperatur beständigem Ofenguss. Über Jahrzehnte hat sich dieses Material bewährt. Und darum sagen wir dazu „Das Muss an Guss“ für jeden Schmid Heizeinsatz.

Wellenstein-Katalysator – Auch dieses Produktmerkmal steht für die robuste Qualität von Schmid! Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung, auch der schwer entflammbaren Gase. Des halb wird dieser Stein auch gerne als „Katalysator“ bezeichnet.

Die Sekundärluft/Rückwand Heizeinsätze von Schmid sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, Darüber wird die Verbrennungsluft in die Flammenspitzen gefördert – zum besseren Ausbrand der Heizgase. Diese Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.

Die Mehrfachverglasung vom Schmid Kachelofeneinsatz  SH 11 T – Eine große Sichtscheibe ermöglicht Ihnen den Blick auf ein faszinierendes Flammenspiel. Moderne Ofentüren sind dabei mit einem speziell beschichteten Glas oder einer Mehrfachverglasung ausgestattet. Ihre Ofenscheibe bleibt damit lange sauber und die hohe Temperatur in der Brennkammer.

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
