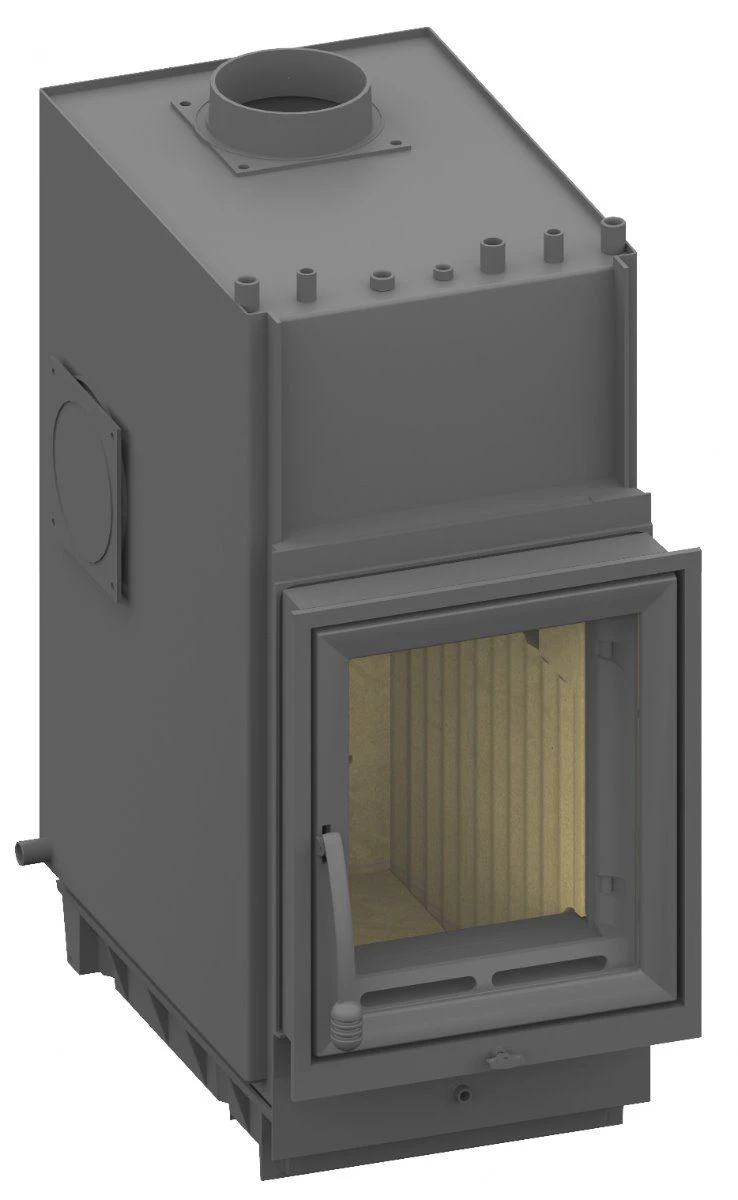

Schmid Olsberg Heizeinsatz Profi W12 – Front Profi Plus

Der Heizeinsatz Kachelofeneinsatz Olsberg Heizeinsatz Profi W 12 – Front Profi Plus mit großer Sichtscheibe

Ausstattung:

• Kesselgerät, komplett wasserumspült
• inkl. Thermischer Ablaufsicherung (TAS) mit 4 m Kapillarrohr und Tauchhülse (L = 148 mm)
• Für Mehrfachbelegung am Schornstein geeignet
• Mit oberem, schadstoffarmen Abbrand
• Mit drei Abgas-Anschlussmöglichkeiten

Zubehör für die externe Verbrennungsluftzufuhr erhältlich.

Maße in mm (B x H x T):

• Front: 480 x 830
• Korpus: 450 x 1025 x 695

Technische Daten zum Schmid  Olsberg Heizeinsatz Profi W12 – Front Profi Plus:

• Nennwärmeleistung ohne NHK 14,9 kW
• Wärmeleistungsbereich 7,1-14,9 kW
• Wasserwärmeleistung 10,6 kW
• Wirkungsgrad > 80%
• Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA® 250KM) 60 mm
• Verbrennungsluftstutzen Ø 150 mm
• max. Scheitholzlänge 50 cm
• Gewicht inkl. Schamotte 375
• Wärmeabgabe: über die Sichtscheibe 15%
• Wärmeabgabe: konvektive Leistung 15%
• Wärmeabgabe: wasserseitige Leistung 70%
• Wasserinhalt Max. 80 ltr.
• Betriebsdruck 3,0 bar

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel         bei NWL		Abgasmassenstrom		10,1 g/s
		Abgastemperatur am Stutzen		300 °C
		erf. Förderdruck am Stutzen		12 Pa



Wertetripel zur Berechnung der keramischen Züge		Holzauflagemenge
		*Feuerungsleistung		23,1 kW
		* Abgasmassenstrom		28,6 g/s
		* Abgastemperatur vor der Nachschaltfläche		363 °C
		* Erforderlicher Förderdruck am Abgasstutzen		15 Pa
		* Verbrennungsluftbedarf		65,1 m³/h



Der  Schmid  Olsberg Heizeinsatz Profi W12 – Front Profi Plus wird Inklusive Schamotte-Satz geliefert.

Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
