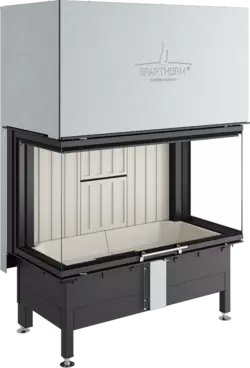

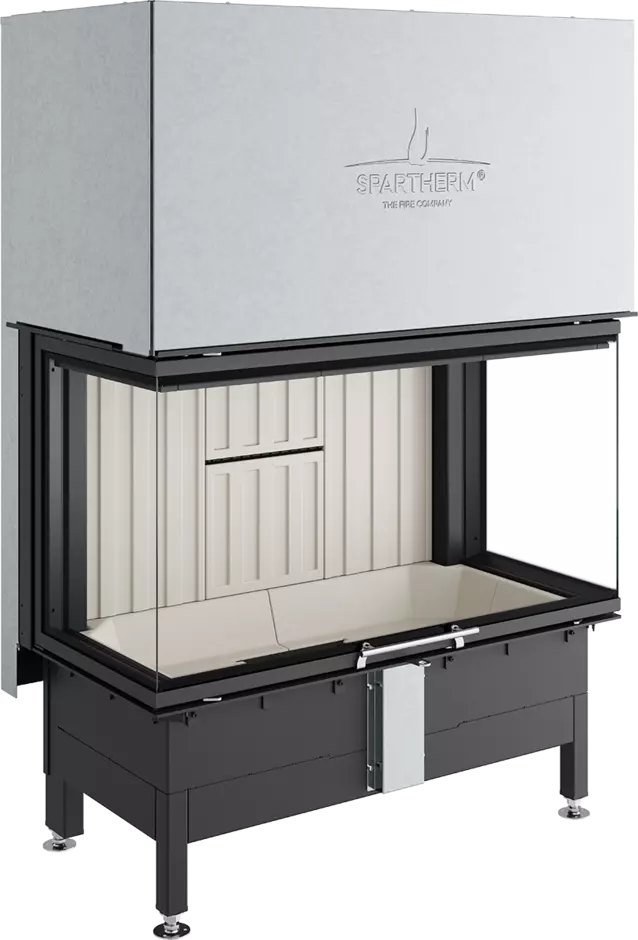

Spartherm Kamineinsatz Brennzelle Arte 3RL-100h

Spartherm Kamineinsatz Brennzelle Arte 3RL-100h

Bei der Spartherm Brennzelle Linear Arte 3LR-100h-4S handelt es sich um einen hochmodernen Kamineinsatz mit U-Scheibenform, die einen umfassenden Blick auf das Flammenspiel ermöglicht. Die Tür ist hochschiebbar und verfügt zudem über die Funktion zur Reinigung einseitig klappbar nach Links oder Rechts zu sein. Verdeckter Scheibenrahmen und seitlich eingefasste 6-seitig bedruckte Glaskeramik, Glas 3-teilig. NW-Leistung 11 kW, Abgaskuppel DU 250 mm. Möglichkeit: Aussenluftanschluss (Raumluftunterstützend), Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Kamineinsatz Linear Arte 3RL-100h-4S bei.

Spartherm Kamineinsatz  Nennwärmeleistung 11,0 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße des Spartherm Kamineinsatz Brennzelle Arte 3RL-100h

• Gesamtbreite in mm: 1009
• Gesamthöhe in mm: 1667
• Gesamttiefe in mm: 586

Allgemeine Daten

• Wärmeleistungsbereich kW: 7,7-14,3
• Wirkungsgrad %: >78
• Empf. Schornsteindurchmesser in mm: 250
• Abgaskuppeldurchmesser in mm: 250
• Gewicht (ca.) kg: 381,5
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 930/1110

Abstände Heizkammer

• Abstände zur Heizkammerwand in cm: 10
• Abstände zum Aufstellboden in cm: 0

•

Zubehör zum Spartherm Kamineinsatz Brennzelle Arte 3RL-100h

• Warmluftmantel möglich: ja
• schwarze Schamotte möglich: ja
• SVS-Stutzen: ja
• Anschlussstutzen rechteckig auf rund: nein

Tragrahmen möglich: ja

• Sondertragrahmen TS3 möglich: ja
• Sondertragrahmen T4S möglich: ja
• Blende abgekantet möglich: ja
• Blende massiv möglich: ja
• Zargenänderung möglich: nein

Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

Eboris 1300 Elfenbein (Standard im Lieferumfang)

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.
