Spartherm Kamineinsatz Brennzelle Arte 3RL-60h

Spartherm Kamineinsatz Brennzelle Arte 3RL-60h

Bei der Spartherm Brennzelle Arte 3LR-60h handelt es sich um einen hochmodernen Kamineinsatz mit U-Scheibenform, die einen umfassenden Blick auf das Flammenspiel ermöglicht. Die Tür ist hochschiebbar und verfügt zudem über die Funktion zur Reinigung einseitig klappbar nach Links oder Rechts zu sein. Verdeckter Scheibenrahmen und seitlich eingefasste 6-seitig bedruckte Glaskeramik, Glas 3-teilig. NW-Leistung 10 kW, Abgaskuppel DU 200 mm oder 250. Möglichkeit: Aussenluftanschluss (Raumluftunterstützend), Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Kamineinsatz Linear Arte 3RL-60h-4S bei.

Spartherm Kamineinsatz Nennwärmeleistung 10 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße des Spartherm Kamineinsatz Brennzelle Arte 3RL-60h

• Gesamtbreite in mm: 608
• Gesamthöhe in mm: 1501
• Gesamttiefe in mm: 493

Allgemeine Daten

• Wärmeleistungsbereich kW: 5,3-9,8
• Wirkungsgrad %: >80
• Empf. Schornsteindurchmesser in mm: 250
• Abgaskuppeldurchmesser in mm: 250
• Gewicht (ca.) kg: 280,5
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 630/760

Abstände Heizkammer

• Abstände zur Heizkammerwand in cm: 5
• Abstände zum Aufstellboden in cm: 0

Wärmeverteilung

• Konvektion %: 42
• Wärmeverteilung Sichtscheibe in %: 58
• H2O in %: 0

Zubehör zum Spartherm Kamineinsatz Brennzelle Arte 3RL-60h

• Warmluftmantel möglich: ja
• schwarze Schamotte möglich: ja
• SVS-Stutzen: ja
• Anschlussstutzen rechteckig auf rund: nein

Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

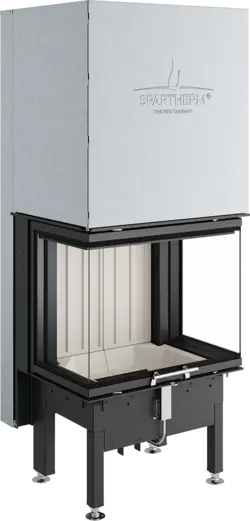

Eboris 1300 Elfenbein (Standard im Lieferumfang)

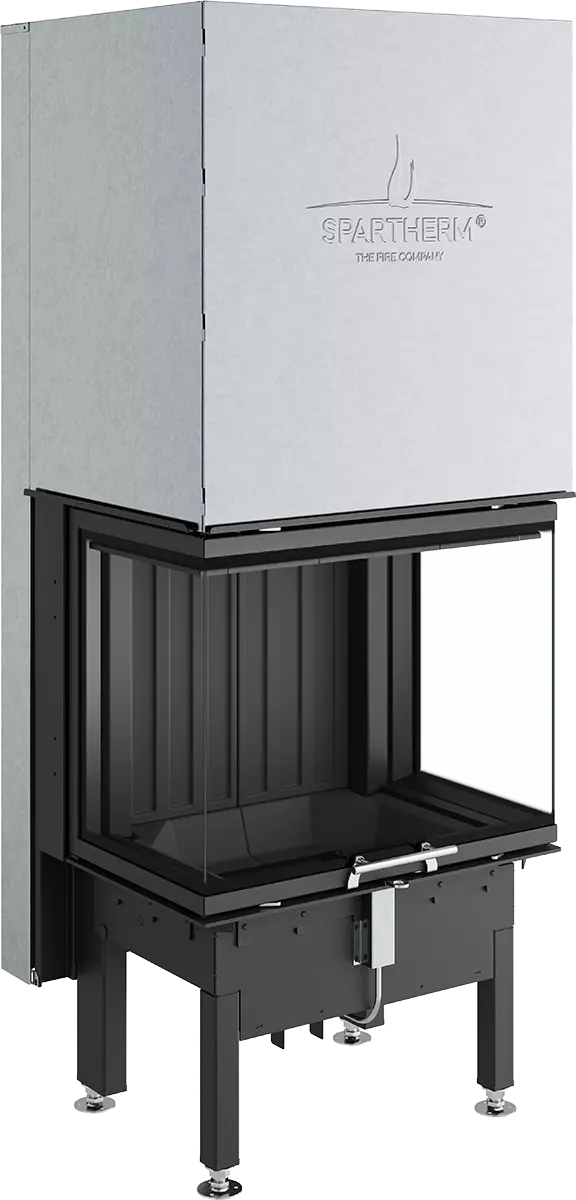

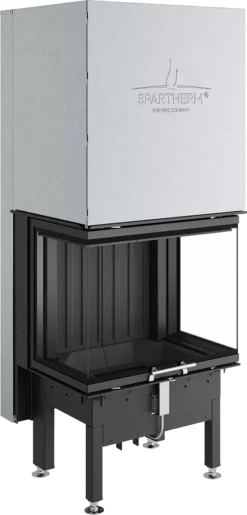

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.



Der Spartherm Kamineinsatz Brennzelle Linear Arte 3RL-60h-4S ist  auch als Kaminbausatz SIM Arte 3rL-60 lieferbar:
